IMTL63 Elektrikli Silindir

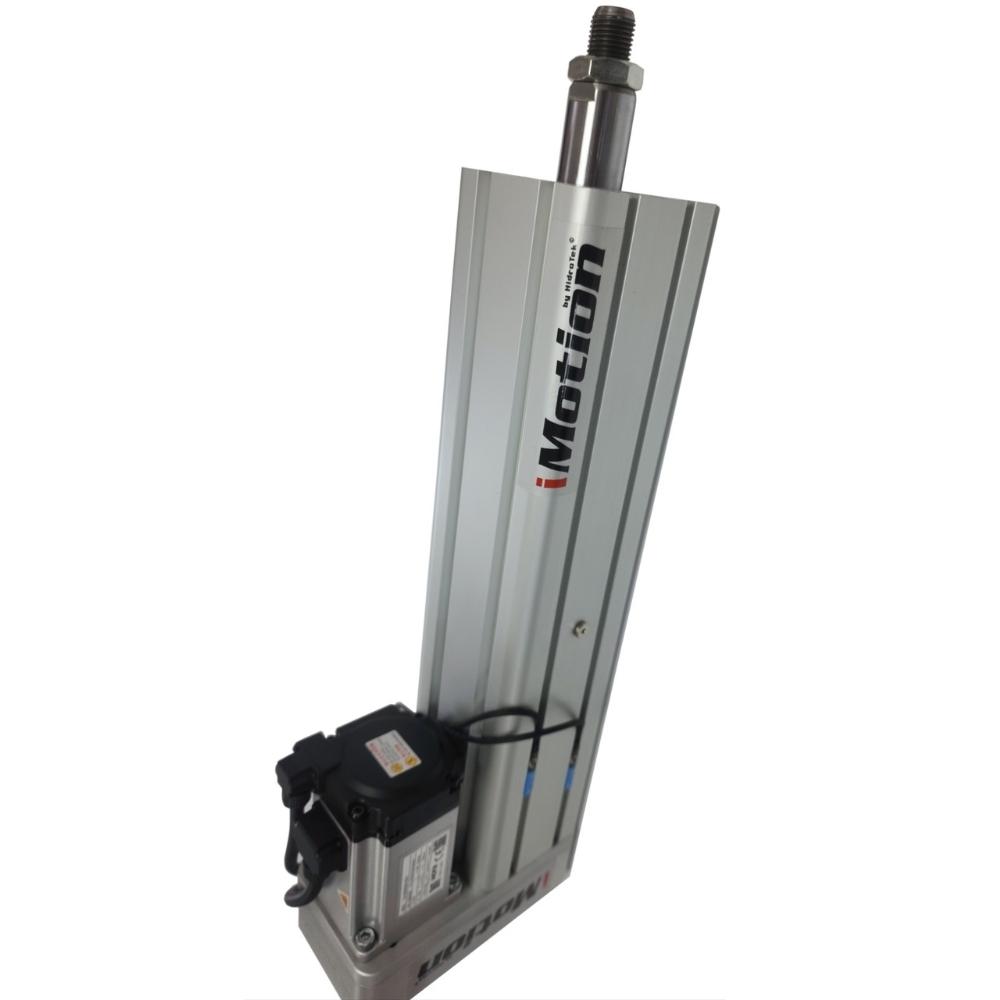

IMTL 63 Kompakt Elektrikli Silindir
Makinelerinizi bir üst seviyeye taşımak için tasarlanan IMTL Serisi Kompakt Elektrikli Silindirlerimiz ile tanışın.
Pnömatik Silindirlerden Elektrikli Silindirlere Dönüşümü ekonomik fiyatlarla yapabilmeniz ve endüstriyel otomasyonun gereksinimlerini karşılamak için özel olarak geliştirildi.
Standart olarak ISO1552 pnömatik Silindir ölçülerinde üretilmekte olup, istenen hız ve kuvvete göre, çok sayıda farklı step veya Servo motor bağlanabilir.
Bu seri ile, Yüksek performans / maliyet oranı ile bir çok uygulamalarınızı pnömatik silindirden Elektrikli Silindire çok daha uygun maliyetler ile değiştirebileceksiniz
Elektrikli Silindirde, pnömatik silindirlerde kullanılan bağlantı elemanları kullanılabilir.
Standart kanal tipi sensörler kullanılabilir.
Uygulamanıza özel farklı hatvelerde de ürün üretilebilir.
Ürün Oluştur
| Silindir Ölçüsü | 63 |
| Kullanılabilen Vida Ölçüsü | 5 |
| Standart Maks Strok | 250 mm |
| İvmelenme | 12 m/s²'ye Kadar |
| Tekrarlanabilirlik | <0.03 mm |
| Koruma Sınıfı | IP54 - IP65 (Opsiyonel) |
| Montaj Şekli | Doğrudan veya Paralel |
| Sertifikalar | 2006/42/EC Machine Directive |
| Vida Hatvesi | 16x5 | |
| Dinamik Yük Kapasitesi | 8100 N | |
| Statik Yük Kapasitesi | 12400 N | |
| Hız* | 250 mm/sn | |
| Nominal Kuvvet | 2000 N |
* Hız değerleri 3000 d/d ya göre verilmiştir.
* Kuvvet ve hız, kullanılan motora göre değişiklik gösterebilir.

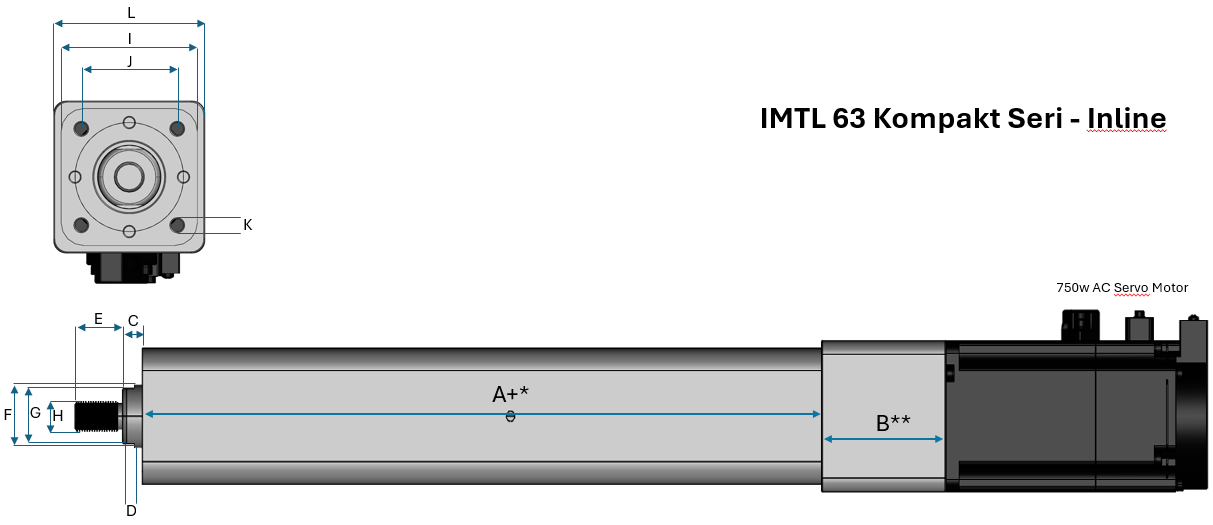

A | B | C | D | E | F | G | H | I | J | K | L |
96 | 88 | 11 | 8 | 32 | 32 | 27 | M16x1,5 | 75 | 56,5 | M8 | 80 |
A | B | C | D | E | F | G | H | I | J | K | L | M |
96 | 47 | 11 | 8 | 32 | 32 | 27 | M16x1,5 | 75 | 56,5 | M8 | 163 | 84 |
3D(stp) dosyalarını aşağıdaki linkten indirebilirsiniz…
Inline
